Manual realtidsmätare

Följ manualen på den här sidan för att installera din realtidsmätare. Glöm inte att du behöver vara elhandelskund hos oss och ladda ner vår app. Sedan är det bara att börja mäta.

Installation

Förberedelser och aktivering av HAN-port

  • Kontakta din elnätsleverantör för att aktivera HAN-porten på elmätaren. Gör det i god tid innan installationen, aktiveringen kanske inte sker samma dag. Har du Affärsverken som elnätsleverantör är den redan aktiverad.
  • Realtidsmätaren ska kopplas upp mot ditt trådlösa wifi-nätverk. Säkerställ därför att det finns tillräcklig täckning vid elmätaren och ha ditt wifi-lösenord tillgängligt vid steg 3.
  • Skriv ner MAC-koden som finns på baksidan av realtidsmätaren, den behövs för installationen.

1. Montera realtidsmätaren

Koppla inte in realtidsmätaren till elmätaren nu, det görs i steg 3.

Välj det monteringsätt som passar för dig:

  • Inuti elmätarens skåp (säkerställ täckning till wifi-nätverket).
  • Utvändig montering på elmätarens skåp med hjälp av de inbyggda magneterna.
  • Utvändig montering på annan yta, till exempel husvägg, med skruvar och monteringsplatta. Obs! Se till att kabeln inte skadas om den är exponerad. Vid utomhusmontering måste kabeln riktas nedåt.

2. För dig med elmätare från Kamstrup

  • Öppna den avsedda platsen på elmätaren och bryt eventuell plombering. Sätt i den medföljande HAN-modulen. Följ nätägarens eller operatörens riktlinjer för mätaråtkomst.
  • Tryck lätt på de markerade punkterna enligt illustrationen under produktöversikten (8) tills modulen sitter helt på plats och låser sig.
  • Vänta ett par minuter tills modulens strömförsörjning stabiliserats.

3. Ladda ner appen MeterMate från Jemac

Följ appens instruktioner. (OBS! I appen benämns realtidsmätaren som dongel). När du har kopplat in realtidsmätaren har du två minuter på dig att påbörja installationen. Om tiden inte räcker får du ta ut realtidsmätaren från elmätarens port och sätta tillbaka den igen.

  • När LED 2 i mitten lyser med ett konstant grönt ljus är installationen slutförd. Det kan ta cirka två minuter.
  • LED 3 till höger lyser grönt vid god wifi-signal och rött vid svag wifi-signal.

Tips! I appen MeterMate från Jemac finns hjälpavsnitt med svar på många frågor.

4. Anslut till Affärsverkens app

  • Starta Affärsverkens app och gå till Styrning i hemvyn. Klicka på + (plus) och sedan Realtidsmätare.
  • Där väljer du Jemac och loggar in med:
    Den 12-siffriga MAC-koden som finns på baksidan av din realtidsmätare.
    Din huvudsäkringsstorlek som finns på din elnätsfaktura.
  • Anslutningen från elmätaren till Affärsverkens system är klar när LED 1 lyser konstant orange.

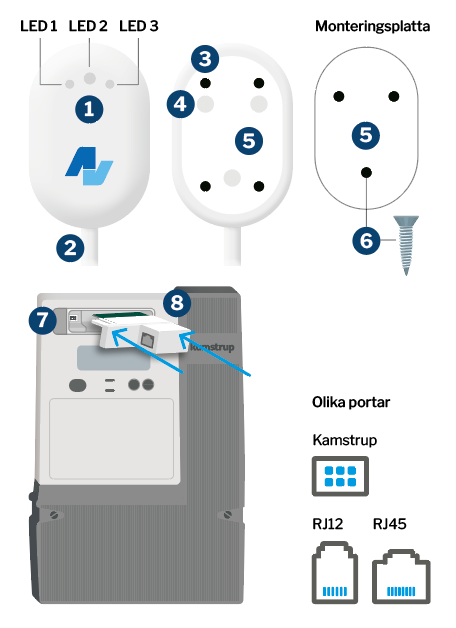

Produktöversikt

  1. LED-lampor
  2. Kabel
  3. Skruvhål
  4. Inbyggda magneter
  5. Monteringsplatta
  6. Skruvar för montering
  7. HAN-port för inkoppling av HAN-modul på Kamstrup elmätare
  8. HAN-modul

Illustration som visar produktöversikt och montering av en HAN-modul med LED-lampor, kabel, skruvhål och inbyggda magneter, monteringsplatta med skruvar samt anslutning till HAN-port på Kamstrup elmätare.

Felsökning

  • Ingen LED lyser: Kontrollera att HAN-modulen är intryckt hela vägen och sitter fast. Vänta ett par minuter och följ sedan instruktionerna i appen MeterMate.
  • LED 1 lyser inte: Det är problem med anslutningen till Affärsverkens system. Kontrollera kontakten och att HAN-porten är aktiverad. Kontakta din elnätsleverantör vid behov.
  • LED 2 lyser inte: Realtidsmätaren har inte startat. Kontrollera att kontakten sitter ordentligt i rätt port och att kabeln är hel. Säkerställ att HAN-porten är aktiverad via din elnätsleverantör.
  • LED 2 blinkar: Enheten är inte ansluten till wifi. Konfigurera anslutningen via appen MeterMate. När den är korrekt ansluten lyser LED 2 med fast sken.
  • Ingen data i appen och LED 2 lyser konstant: Kontrollera wifi-anslutningen och att LED 3 lyser grönt. Om LED 3 är röd eller släckt, flytta enheten närmare routern och se till att internet fungerar.

Vid strömavbrott

Realtidsmätaren startar om när strömmen återkommer. LED 2 blinkar i några minuter tills wifi-anslutningen är återställd.

Återställ enhet

  • Ta bort realtidsmätaren i Affärsverkens app.
  • Koppla bort realtidsmätaren från elmätarens HAN-port.
  • Gör om installationen i appen MeterMate.

Realtidsmätare

Produkten är en kommunikationsbrygga mellan elmätare och en molntjänst, baserad på trådlös kommunikation över kundens wifi-nätverk.

Teknisk specifikation
Kommunikation: WIFI 802.11b/g/n
Ström­försörjning: Spänning: 3,4–5,4 V DC
Ström: 140 mA @ 5 V DC, max 180 mA.
Mått (HxBxD): 75,5x47x19 mm
Drifts­temperatur: -30 °C till +65 °C
Förvarings­temperatur: -40 °C till +85 °C
Skyddsklass: IP65
Möjliga monterings­alternativ: Fixeras med inbäddad magnet på metallytor eller fixeras med skruvar tillsammans med den medföljande monteringsplattan.
Godkännanden: Enligt radioutrustningsdirektivet
(RED) 2014/53/EU.

HAN-modul för Kamstrup elmätare

HAN-modulen är ett tillbehör som integrerar din realtidsmätare med Kamstrup Omnipower elmätare. Modulen förser porten med ström och signaler från mätarens interna kontakt.

Teknisk specifikation
Ström­försörjning: Spänning: 4,15 V DC
Ström: 50 mA, max 75 mA.
RJ12 HAN-port: 4,15 V DC
Integrerat kortslutningsskydd och överspänningsskydd.
Drifts­temperatur: −30 °C till +65 °C
Förvarings­temperatur: −40 °C till +85 °C

Säkerhetsinstruktioner

Följ instruktionerna innan du använder realtidsmätare och HAN-modul för att minska risken för brand, elektriska stötar och personskador.

  • Realtidsmätaren är avsedd för både inomhus och utomhusbruk, men får inte sänkas ned i vatten. Utsätt varken HAN-modulen eller kablar för vatten eller fukt.
  • Öppna eller demontera inte enheterna. Det kan orsaka elektriska stötar och påverka säkerhet och funktionalitet.
  • Förvara enheterna utom räckhåll för barn.
  • Håll enheterna och kablarna borta från värmekällor och brandfarliga material.
  • Kontrollera att skarpa kanter i elskåpet inte skadar kabeln.
  • Använd enheterna endast för avsedda ändamål.
  • Använd endast HAN-modulen med kompatibla Kamstrupmätare. Felaktig installation kan skada elmätaren eller realtidsmätaren.
  • Använd endast godkända realtidsmätare. Icke kompatibla eller överbelastade realtidsmätare kan utlösa adapterns kortslutningsskydd.
  • Koppla omedelbart bort dem om du upptäcker rök, bränd lukt eller annat onormalt beteende, och vidta nödvändiga säkerhetsåtgärder.
